金属牌号体系| 中国(GB)的牌号表示方法

2026-07-18 公司新闻

中国（GB）钢铁牌号表示方法简介

我国现行钢铁产品牌号表示体系依据两项推荐性国家标准：GB/T 221-2008《钢铁产品牌号表示方法》和GB/T 17616-2013《钢铁及合金牌号统一数字代号体系》。其中前者采用了汉语拼音、化学元素符号与阿拉伯数字组合的命名方法。后者则建立了系统化的数字编码体系，标准规定凡列入国家或行业标准的钢铁及合金产品应同时列入品牌号与统一数字代号，两者相互对照并列使用。

常用查询对照表：

1、钢铁材料中常用化学元素符号(GB/T 221-2008)见表1。

2、非合金钢、低合金钢和合金钢元素规定含量界限值(GB/T 13304.1-2008)见表2。

3、钢铁产品名称、用途、特性和工艺方法表示符号（GB/T 221-2008）见表3。

表1 常用化学元素符号

元素名称	化学符号	元素名称	化学符号	元素名称	化学符号
铁	Fe	锆	Zr	砷	As
锰	Mn	锡	Sn	硫	S
铬	Cr	铅	Pb	磷	P
镍	Ni	铋	Bi	铝	Al
钴	Co	铯	Cs	铌	Nb
铜	Cu	钡	Ba	钽	Ta
钨	W	钐	Sm	镧	La
钼	Mo	锕	Ac	铈	Ce
钒	V	硼	B	钙	Ca
钛	Ti	碳	C	钕	Nd
锂	Li	硅	Si	氮	N
铍	Be	硒	Se	氧	O
镁	Mg	碲	Te	氢	H
注：混合稀土元素符号采用“RE”表示。

表2 非合金钢、低合金钢和合金钢元素规定含量界限值

合金元素	合金元素规定含量界限值 %
合金元素	非合金钢	低合金钢	合金钢
Al	＜0.10	不规定	≥0.10
B	＜0.0005	不规定	≥0.0005
Bi	＜0.10	不规定	≥0.10
Cr	＜0.30	0.30~＜0.50	≥0.50
Co	＜0.10	不规定	≥0.10
Cu	＜0.10	0.10~＜0.50	≥0.50
Mn	＜1.00	1.00~＜1.40	≥1.40
Mo	＜0.05	0.05~＜0.10	≥0.10
Ni	＜0.30	0.30~＜0.50	≥0.50
Nb	＜0.02	0.02~＜0.06	≥0.06
Pb	＜0.40	不规定	≥0.40
Se	＜0.10	不规定	≥0.10
Si	＜0.50	0.50~＜0.90	≥0.90
Te	＜0.10	不规定	≥0.10
Ti	＜0.05	0.05~＜0.13	≥0.13
W	＜0.10	不规定	≥0.10
V	＜0.04	0.04~＜0.12	≥0.12
Zr	＜0.05	0.05~＜0.12	≥0.12
La系 (每种元素)	＜0.02	0.02~＜0.05	≥0.05
其他规定元素 (S、P、C、N除外)	＜0.05	不规定	≥0.05
注1：La系元素含量，也可为混合稀土含量总量。注2：当Cr、Cu、Mo、Ni（Nb、Ti、V、Zr）四种元素，其中有两种、三种或四种元素同时规定在钢中时，对于低合金钢，应同时考虑这些元素中每种元素的规定含量，所有这些元素的规定含量总和，应不大于规定的两种、三种或四种元素中每种最高界限值总和的70%。如果这些元素的规定含量总和大于规定元素中每种元素最高界限值总和的70%，即使这些元素每种元素规定含量低于规定的最高界限值，也应划入合金钢。

表3 钢铁产品名称、用途、特性和工艺方法表示符号

产品名称	字母
碳素结构钢、低合金结构钢	Q
热轧光圆钢筋	HPB
热轧带肋钢筋	HRB
细晶粒热轧带肋钢钢筋	HRBF
冷轧带肋钢筋	CRB
预应力混凝土用螺纹钢筋	PSB
焊接气瓶用钢	HP
管线用钢	L
船用锚链钢	CM
煤机用钢	M
锅炉和压力容器用钢	R
锅炉用钢(管)	G
低温压力容器用钢	DR
桥梁用钢	Q
耐候钢	NH
高耐候钢	GNH
汽车大梁用钢	L
高性能建筑结构用钢	GJ
低焊接裂纹敏感性钢	CF
保证淬透性钢	H
矿用钢	K
船用钢	国际符号
沸腾钢	F
半镇静钢	b
镇静钢	Z
特殊镇静钢	TZ
质量等级	A/B/C/D/E

国际（GB）钢的牌号表示方法：

1、碳素结构钢(GB/T 700-2006)牌号表示方法

钢的牌号由代表屈服强度的字母、屈服强度数值、质量等级符号、脱氧方法符号等四个部分按顺序组成。

例如：Q235AF(其中235屈服点值)。

Q—钢材屈服强度“屈”字的拼音首字母；

A、B、C、D—分别为质量等级；

F—沸腾钢“沸”字的拼音首字母；

b—半镇静钢“半”字的拼音首字母；

Z—镇静钢“镇”字的拼音首字母；

TZ—特殊镇静钢“特镇”两字的拼音首字母。

2、优质碳素结构钢和优质碳素弹簧钢牌号表示方法

优质碳素结构钢是以万分之几的平均含量来表示，如45钢，碳的平均含量为万分之四十五，即0.45%。含锰较高的优质碳素结构钢要标出Mn,例如：45Mn。GB/T 699-2015标准中列有优质钢的统一数字代号。

高级优质钢(牌号后加“A”，统一数字代号最后数字改为“3”)，如：50A(U20503)。

特级优质钢(牌号后加“E”，统一数字代号最后数字改为“6”)，如：50MnE(U21506)。

沸腾钢(牌号后面为“F”,统一数字代号最后数字改为“0”)，如：08F(U20080)

半镇钢，牌号后面为“b”，统一数字代号最后一位数字改为“1”）。

* 保证淬透性钢表示符号“H”，如：45AH。

3、低合金高强度结构钢牌号表示方法

钢的牌号由代表屈服强度“屈”字的汉语拼音首字母Q、规定的最小上屈服强度数值、交货状态代号、质量等级符号（B、C、D、E、F）四个部分组成。

GB/T 1591-2018 标准中，钢牌号表示方法与GB/T 700标准中的表示方法相同，并构成了Q系列用钢，如Q390、Q420等。

4、合金结构钢和合金弹簧钢牌号表示方法

合金结构钢牌号表示方法：平均碳含量（单位万分之几，用二位数字表示）+ 合金元素含量（元素符号+平均含量以数字表示）+ 钢材冶金质量（A-高级优质钢，E-特级优质钢，优质钢无字母）+ 代表产品用途、特性或工艺方法的符号(见表3)。

如：25Cr2MoVA（碳含量0.22%～0.29%，铬含量1.50%～1.80%，钼含量0.25%～0.35%，钒含量0.15%～0.30%，A-高级优质钢）

18MnMoNbER（碳含量≤0.22%，锰含量1.20%～1.60%，钼含量0.45%～0.65%，铌含量0.025%～0.30%，E-特级优质钢，R-压力容器用）

60Si2Mn（碳含量0.56%～0.64%，硅含量1.60%～2.00%，锰含量0.70%～1.00%，优质钢无字母）

5、碳素工具钢牌号表示方法

普通锰含量碳素工具钢，在牌号前冠以“T”字，后面阿拉伯数字表示平均含碳量（以千分之几计）。如平均碳含量为0.80%的碳素工具钢，其牌号为T8。较高优质碳素工具钢，在牌号尾部加符号“A”，如：T8A。较高含锰优质碳素工具钢，添加锰元素符号Mn，如：T8MnA。

6、合金工具钢和高速工具钢牌号表示方法

合金工具钢和高速工具钢牌号的表示方法与合金结构钢相同。采用化学元素符号和阿拉伯数字(元素含量)表示。

合金工具钢

平均碳含量大于1.00%时，一般不标明碳含量数字。如：平均碳含量为1.60 %，铬含量为11.75%, 钼含量为0.50%，钒含量为0.20%的合金工具钢，其牌号为12CrMoV。

平均碳含量小于1.00%时，可采用一位数字表示碳含量（以千分之几计）。如平均碳含量为0.80%，硅含量为0.45%，锰含量为0.95%的合金工具钢，其牌号为8MnSi。

低铬（平均铬含量小于1%）的合金工具钢，在铬含量（以千分之几计）前加“0”。如平均铬含量为0.60%的合金工具钢，其牌号为Cr06。

高速工具钢

牌号头部一般不标明碳含量数字，高碳高速工具钢可在牌号头部加“C”。

如：碳含量0.86%～0.94%，钨含量5.9%～6.7%，钼含量为4.7%～5.2%，铬含量3.8%～4.5%，钒含量1.75%～2.10%，其牌号为 CW6Mo5Cr4V2。

7、易切削结构钢牌号表示方法

易切削钢牌号前均冠有汉语拼音大写字母“Y”，阿拉伯数字表示平均碳含量（以万分之几计）。含特定易切削元素(钙、铅、锡等)时，分别用Ca、Pb、Sn表示；加硫和加硫磷易切削钢，通常不额外加S、P符号；较高锰含量的加硫或加硫磷易切削钢，此部分为Mn；对较高硫含量的易切削钢，在牌号尾部加S。如：碳含量0.42%～0.50%，钙含量0.002%～0.006%，其牌号为 Y45Ca。

碳含量0.40%～0.48%，锰含量1.35%～1.65%，硫含量0.16%～0.24%，其牌号为 Y45Mn；

碳含量0.40%～0.48%，锰含量1.35%～1.65%，硫含量0.24%～0.32%，其牌号为 Y45MnS。

8、冷镦和冷挤压用钢牌号表示方法

冠有“ML”符号的各类用钢牌号均为冷镦和冷挤压用钢。如：ML30CrMo。

9、耐候钢牌号表示方法

耐候钢是抗大气腐蚀的低合金高强度结构钢。高耐候用结构钢牌号尾部加“GNH”符号；焊接结构用耐候钢在牌号尾部加“NH”符号，如：Q295GNH和Q295NH等。

10、焊接用钢牌号表示方法

焊接用钢包括焊接用碳素钢、焊接用合金钢和焊接用不锈钢等，其牌号表示方法是在各类焊接用钢牌号头部加符号“H”，高级优质焊接用钢，另在牌号尾部加“A”。如：H08Mn2Si、H08Mn2SiA。

11、轴承钢牌号表示方法

高碳铬轴承钢：钢牌号前冠以字母“G”，不标明碳含量；铬元素符号及铬含量（以千分之几计）；其他合金元素含量以化学元素符号及阿拉伯数字表示，规则同合金结构钢。如：铬含量1.40%～1.65%，硅含量0.45%～0.75%，锰含量0.95%～1.25%，其牌号为 GCr15SiMn。

渗碳轴承钢：采用合金结构钢的牌号表示方法，牌号前冠以字母“G”，高级优质渗碳轴承钢在牌号尾部加“A”。如：G20CrNiMoA。

高碳铬不锈轴承钢及高温轴承钢：牌号前冠以字母“G”，采用不锈钢和耐热钢的牌号表示方法。如：G95Cr18,GCr4Mo4V。

12、不锈钢和耐热钢牌号表示方法

不锈钢和耐热钢牌号表示方法遵循GB/T 20878-2024标准，与统一数字代号体系紧密相关。牌号采用化学元素符号和阿拉伯数字表示。

碳含量表示：规定上下限（以平均碳含量×100表示，如：0.16%～0.25%为20）；只规定上限（上限≤0.10%，以其3/4表示；＞0.10%，以其4/5表示，如碳含量上限 0.08%为06、0.20%为16）；超低碳（当碳含量≤0.030%，用三位阿拉伯数字表示最佳控制值（十万分之几），如上限0.030%为022）。

合金元素含量：同合金结构钢，有意加入的低含量铌、钛、锆、氮等元素也需标出。

牌号示例：

① 碳含量不大于0.25%，铬含量24.00%～26.00%，镍含量19.00%～22.00%，其牌号为 20Cr25Ni20。

② 碳含量不大于0.08%，铬含量18.00%～20.00%，镍含量8.00%～11.00%，其牌号为 06Cr19Ni10。

③ 碳含量不大于0.030%，铬含量16.00%～19.00%，钛含量0.10%～1.00%，其牌号为 022Cr18Ti。

统一数字代号（ISC）：统一数字代号以“S”开头，后接5位数字。如022Cr19Ni10对应统一数字代号 S30403。通过该代号，能快速识别不钢类别、特性等关键信息，方便行业内信息交流与管理。

国际（GB）铸钢的牌号表示方法

GB/T 5613-2014《铸钢牌号表示方法》标准中对铸钢规定了两种牌号表示方法：

1)以力学性能表示的铸钢牌号，铸钢代号“ZG”+特殊性能代号+力学性能（最低屈服强度及抗拉强度，两组数字间用“-”隔开）。

特列性能代号（焊接结构用“H”、耐热铸钢“R”、耐蚀铸钢“S”、耐磨铸钢“M”）。

牌号示例：

ZG200-400(铸钢代号“ZG”，屈服强度≥200MPa,抗拉强度≥400MPa)。

ZGR240-420(铸钢代号“ZG”，耐热铸钢代号“R”，屈服强度≥240MPa,抗拉强度≥420MPa)。

2)以化学成分表示的铸钢牌号，如ZG20Cr13等。Cr为铬元素符号，20为平均碳含量（以万分之几计），13为铬平均含量（质量分数）（％）。

国际（GB）铸铁的牌号表示方法

GB/T 5612-2025《铸铁牌号表示方法》规定了各种铸铁牌号的表示方法。各种铸铁代号及牌号表示示例见表4。

铸铁牌号表示方法有三类：

1）以力学性能表示，拉伸性能时，代号后一组数字为抗拉强度(MPa)，两组数字分别为抗拉强度(MPa)和伸长率(%)；硬度表示时，代号后接硬度代号与值。

2）以化学成分表示，合金元素符号及名义含量排代号后，常规五大元素一般不标，合金元素按含量规则标及排序。

3）以力学性能和化学成分表示，力学性能为主时，性能符号及值在前，合金元素及含量在后，抗拉强度不标符号，硬度标符号。合金元素用化学符号、混合稀土用“RE”、名义含量及力学性能用数字表示。

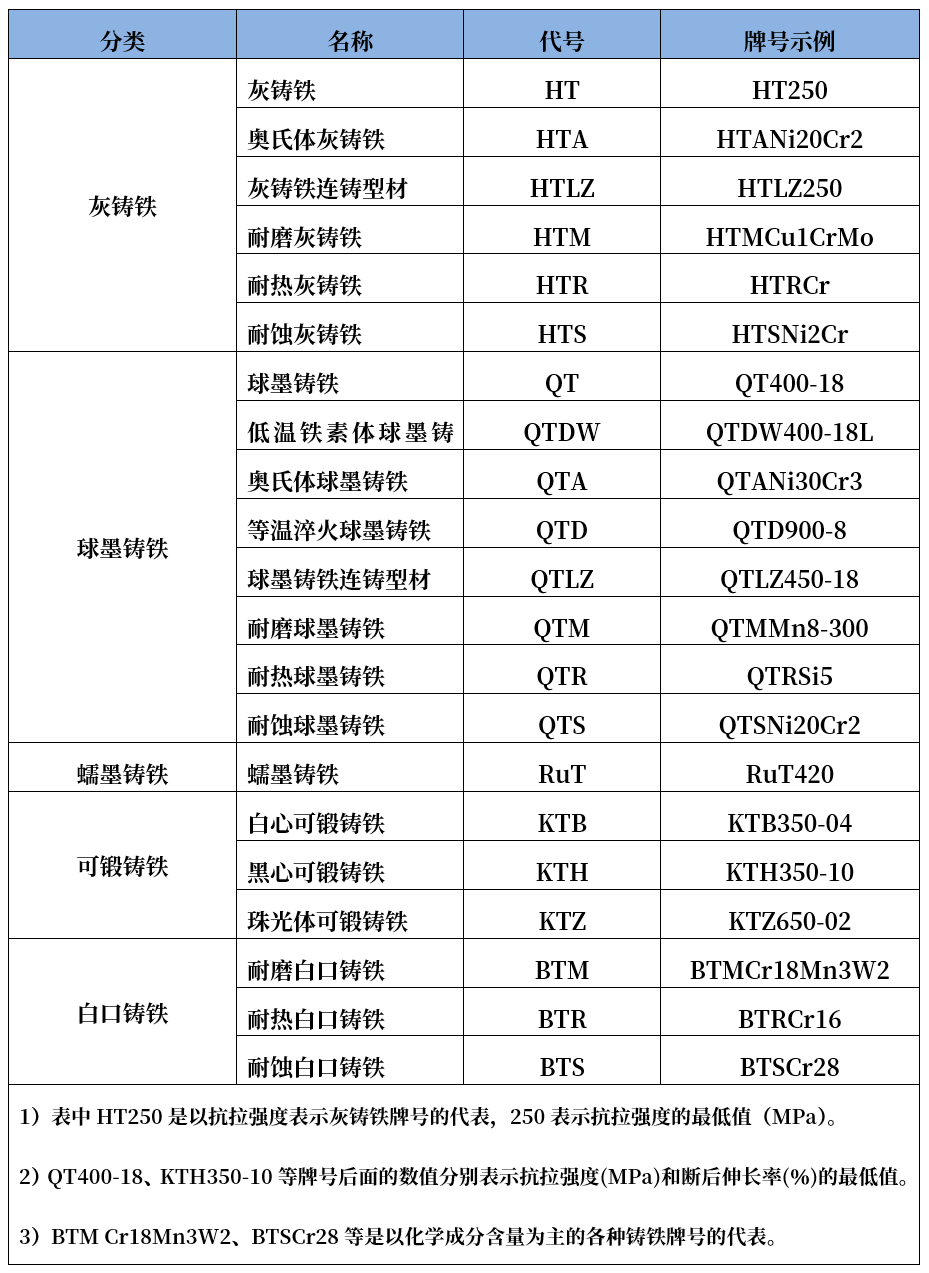

表4 铸铁代号及牌号示例

钢铁及合金牌号统一数字代号体系际

GB/T 17616-2013《钢铁及合金牌号统一数字代号体系》是钢铁及合金产品牌号的另一种表示方法。这种表示方法，以固定的6位符号结构形式，统一了钢铁及合金的所有产品牌号表示形式，便于数据贮存检索、生产管理使用。

统一数字代号的结构形式：由固定的6个符号组成，左边第一位用大写拉丁字母，后接5个阿拉伯数字。

第一位字母：代表不同的钢铁及合金类型（字母代号见表5）。

第二位数字：代表各类型钢铁及合金细分类。

第二、三、四、五位数字：代表不同分类内的编组和同一编组内的不同牌号的区别顺序号（各类型材料编组不同）。

表5 钢铁及合金类型和统一数字代号

(GB/T 17616-2013)

钢铁及合金类型	统一数字代号（ISC）
合金结构钢	A×××××
轴承钢	B×××××
铸铁、铸钢及铸造合金	C×××××
不锈钢和耐热钢	S×××××
低合金钢	L×××××
耐蚀合金和高温合金	H×××××
工模具钢	T×××××
非合金钢	U×××××
焊接用钢及合金	W×××××
电工用钢和纯铁	E×××××
铁合金和生铁	F×××××
金属功能材料	J×××××
杂类材料	M×××××
粉末及粉末冶金材料	P×××××
快淬金属及合金	Q×××××
